Εφαρμογή μετρητή πίεσης σωλήνα Bourdon

Παροχή νερού

Εργοστάσιο Χημικής Επεξεργασίας

Αγροτική άρδευση

Αυτοκίνητο

θαλάσσια

Αεροδιαστημική

HVAC

Πλεονέκτημα του μετρητή πίεσης σωλήνα Bourdon

Χαμηλό κόστος

Απλή Κατασκευή

Υψηλή Ακρίβεια Μέτρησης

Διατίθεται σε μεγάλη ποικιλία γκάμα

Χρήση με βαριά εφαρμογή κραδασμών και δυναμικό φορτίο πίεσης

Πρότυπα αναφοράς του μετρητή πίεσης σωλήνα Bourdon

ANSI B40.1

EN837

Υπεύθυνος λειτουργίας του μετρητή πίεσης σωλήνα Bourdon

Αυτό το μανόμετρο είναι προσαρτημένο σε έναν αγωγό στο σωλήνα εισόδου (Α). Ο σωλήνας εισόδου συγκρατείται στη θέση του από το μπλοκ υποδοχής (B), η πίεση ρέει στο σταθερό άκρο του σωλήνα Bourdon (C). Η πίεση κατανέμεται μέσω του σωλήνα Bourdon (D) σε σχήμα C. Ως αποτέλεσμα αυτής της πίεσης, το σχήμα C ισιώνει. Ένας πείρος περιστροφής και περιστροφής (E) συνδέουν την κίνηση ευθυγράμμισης με το γρανάζι τομέα (F) στο κινούμενο άκρο του σωλήνα Bourdon. Λόγω του συστήματος γραναζιών, η κίνηση στο κινούμενο άκρο του σωλήνα Bourdon ενισχύεται έτσι ώστε μια πολύ μικρή αλλαγή πίεσης έχει ως αποτέλεσμα μια σημαντική κίνηση της βελόνας δείκτη (G). Γενικά, ο δείκτης κινείται από αριστερά προς τα δεξιά σε μια κυκλική διαδρομή σε μια βαθμονομημένη κλίμακα. Η μείωση της πίεσης θα έχει ως αποτέλεσμα ο σωλήνας Bourdon να επιστρέψει στην αρχική του θέση.

Κατηγορία μετρητή πίεσης σωλήνα Bourdon

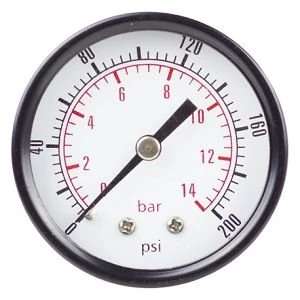

Τυπικό μετρητή ξηρής πίεσης

Το τυπικό μανόμετρο ξηρής πίεσης είναι κατάλληλο για τη μέτρηση της πίεσης υγρού, αερίου, ατμού ή κενού που είναι μη κρυσταλλοειδή και μη σκυροδετούμενα και δεν έχουν κίνδυνο έκρηξης και δεν διαβρώνουν τον χάλυβα και το κράμα χαλκού.

Ονομαστικό μέγεθος	1.5" (40), 2" (50), 2.5" (63), 3.5" (80), 4" (100), 6" (150)
Εύρος πίεσης	{{0}}—0 έως 24bar, 0—1000bar 30 inHg—15000psi
Ακρίβεια	±1 τοις εκατό, ±1,6 τοις εκατό, ±2,5 τοις εκατό
Θερμ.	-20 βαθμός --70 βαθμός
Υπόθεση	Ανοξείδωτο, Ατσάλι, Πλαστικό
Bourdon Tube	Φώσφορος Χάλκινος
Σύνδεση	ορείχαλκος ή ανοξείδωτος χάλυβας
Κίνηση	ορείχαλκος ή ανοξείδωτος χάλυβας
Καντράν	Αλουμίνιο, Μαύρο
Παράθυρο	Γυαλί ή Πλαστικό
Νήμα	1/8", 1/4", 3/8", 1/2" PT BSP NPT
Σύνδεση	1/2", 3/8", 1/4", 1/8" BSP NPT PT

Μετρητής πίεσης με υγρό

Το μετρητή πίεσης γεμάτο υγρό είναι γεμάτο με υγρό απόσβεσης με καλή απόδοση αντοχής σε κραδασμούς, είναι κατάλληλο για τοποθεσίες όπου η πίεση του μέσου αλλάζει έντονα και υπάρχει σοκ πίεσης ή η πίεση απελευθερώνεται ξαφνικά, μπορεί να μετρήσει το αέριο και το υγρό, κλπ.

Ονομαστικό μέγεθος	1.5" (40), 2" (50), 2.5" (63), 3.5" (80), 4" (100), 6" (150)
Εύρος πίεσης	{{0}}—0bar, 0—1000bar
Ακρίβεια	±1 τοις εκατό, ±1,6 τοις εκατό, ±2,5 τοις εκατό
Θερμ.	-20 βαθμός --70 βαθμός
Υπόθεση	Ανοξείδωτο ατσάλι
Δαχτυλίδι	Ανοξείδωτο ατσάλι, τύπου μπαγιονέτ ή τσακισμένο τύπο
Bourdon Tube	Χάλκινος φώσφορος ή ανοξείδωτος χάλυβας Μικρότερο ή ίσο με 60bar: Τύπος C >60bar: Ελικοειδής Τύπος
Σύνδεση	ορείχαλκος ή ανοξείδωτος χάλυβας
Κίνηση	ορείχαλκος ή ανοξείδωτος χάλυβας
Καντράν	Αλουμίνιο, Μαύρο
Παράθυρο	Γυαλί ή Πλαστικό
Νήμα	1/8", 1/4", 3/8", 1/2" PT BSP NPT
Σύνδεση	1/2", 3/8", 1/4", 1/8" BSP NPT PT
Γέμισμα	Γλυκερίνη (Κανονικό) SiIicone (Προαιρετικό)
Φλάντζα/Κάπα πλήρωσης	Neoprene ή Silica Gel

Μανόμετρο από ανοξείδωτο χάλυβα

Το μανόμετρο από ανοξείδωτο χάλυβα είναι κατάλληλο για τη μέτρηση της πίεσης υγρού, αερίου και στελέχους ή κενού, τα οποία είναι μη κρυσταλλοειδή και μη σκυροδετούμενα και δεν έχουν κίνδυνο έκρηξης και δεν διαβρώνουν τον χάλυβα.

Ονομαστικό μέγεθος	1.5" (40), 2" (50), 2.5" (63), 3.5" (80), 4" (100), 6" (150)
Εύρος πίεσης	{{0}}—0bar, 0—1000bar
Ακρίβεια	±1 τοις εκατό, ±1,6 τοις εκατό, ±2,5 τοις εκατό
Θερμ.	-20 βαθμός --70 βαθμός
Υπόθεση	Ανοξείδωτο ατσάλι με εξαερισμό πίεσης
Δαχτυλίδι	Ανοξείδωτο ατσάλι, τύπου Bayonet
Bourdon Tube	Ανοξείδωτο ατσάλι Μικρότερο ή ίσο με 60bar: Τύπος C >60bar: Ελικοειδής Τύπος
Σύνδεση	Ανοξείδωτο ατσάλι
Κίνηση	Ανοξείδωτο ατσάλι
Καντράν	Αλουμίνιο, Μαύρο
Παράθυρο	Ποτήρι
Νήμα	1/8", 1/4", 3/8", 1/2" PT BSP NPT
Σύνδεση	1/2", 3/8", 1/4", 1/8" BSP NPT PT
Γέμισμα	Γλυκερίνη (Κανονικό) SiIicone (Προαιρετικό)
Φλάντζα/Κάπα πλήρωσης	Neoprene ή Silica Gel
